大尺寸触摸屏如何实现触摸互动展示?

更新时间:2020-1-9 16:46:39 浏览次数:0

拼接互动触摸屏是指:将超窄边拼接屏,红外多点触摸屏,拼接钢化玻璃,拼接处理软件,电脑主机集成一体的互动触摸设备。它可支持多个窄边液晶屏拼接起来,在外面按照拼接出来的长宽尺寸定制钢化玻璃和一套真多点红外触摸整框,再按照工程方案一步步安装好,然后接上电脑控制主机进行测试,最后安装成配套的互动展示软件。

触摸原理:

以大尺寸红外多点触摸屏为例,其工作原理是在紧贴屏幕前密布Ⅹ、Y方向上的红外线矩阵,通过不停的扫描是否有红外线被物体阻挡检测并定位用户的触摸。

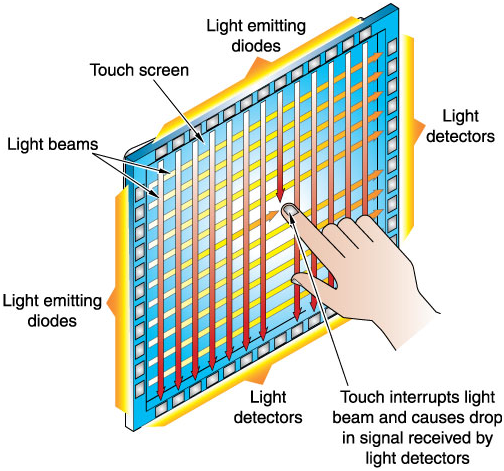

如下图所示,触摸屏是在显示器的前面安装一个外框,外框里设计有电路板,从而在屏幕四边排布红外发射管和红外接收管,一一对应形成横竖交叉的红外线矩阵。每扫描完一圈,如果所有的红外对管通达,表示一切正常并未有触摸。当有触摸时,手指或其它物就会挡住经过该坐标位置的横竖红外线,XY轴触摸屏扫描时发现并确信有一条红外线受阻后,表示可能有触摸,同时立刻换到另一轴坐标再扫描,如果再发现另外一轴也有一条红外线受阻,表示发现触摸,经过计算判断出触摸点在屏幕的位置。

安装原理:

大尺寸拼接触摸屏主要通过触摸框达到触控效果,大尺寸红外多点触摸框采用的是拆成4条边的包装运输方法,大大节省运输成本、运输到现场安装施工简单方便,出厂的每一个规格红外框边标好A、B、C、D……字母,相同的字母对应后将排线连接起来,一根USB数据线连接(10米以内用USB延长线,10-20米用USB延长器,20米以下用网络延长器)操作系统即可以使用。

功能特点:

大尺寸红外触摸屏之所以得到广泛认可,与其所带有的优点密不可分:

超窄边、大尺寸(12.1-600″),真多点,无鬼点,无漂移,无盲区;免驱动,即插即用;卓越的抗环境光能力;绝佳的产品稳定性:红外对管高容错率;边角触控画线平滑流畅;适用于纵向和横向显示屏安装;支持指定区域触摸功能;通过CEFCC and RoHS 认证和ISO9001质量认证体系;支持触控唤醒休眠PC

应用范围:

大尺寸拼接触摸屏在市面上越来越常见,应用领域也非常广泛。精研电子大尺寸触摸产品主要服务于企业会议、企业培训、职业教育、学校教学、博物馆、科技馆、数字化展厅、城市规划馆、建筑设计研究院、景观园林设计公司、医疗器械展示、活动展会多媒体技术应用视觉展示等。

在今后的文章里,还会陆续讲到其他有关大尺寸触摸屏的问题,如“大尺寸拼接触摸屏如何保养维护“,”安装或使用过程中会遇到哪些常见问题“等等。精研电子专注红外触控技术十年,积累了许多可行性经验,也成功的为很多大型项目提供了精准的行业解决方案。最大的红外触摸框做到了20米长。
